Линия Рифей-Удар-Р-5.0-350
Линия Рифей-Удар-Р-5.0-350
3 678 000 руб. с учетом НДС 20%
  • Камень пустотелый 390х190х188 ммКамень пустотелый 390х190х188 мм: 340 шт/час
  • Плитка тротуарная 200х100 мм кв. мПлитка тротуарная 200х100 мм кв. м: 28 м2/час
  • Камень бортовой/бордюрный 780×300×150 ммКамень бортовой/бордюрный 780×300×150 мм: 70 шт/час
Технические характеристики
  • Установленная мощность: 31 кВт
  • Масса: 5000 кг
  • Длина: 6670 мм
  • Ширина: 6650 мм
  • Высота: 2750 мм
  • Режим работы: полуавтоматический
  • Гарантия: 2 года
  • Информация о предоплате: Предоплата 100%

Это поле обязательно для заполнения
ОНЛАЙН
Сергей Ковшевников
Менеджер

Описание

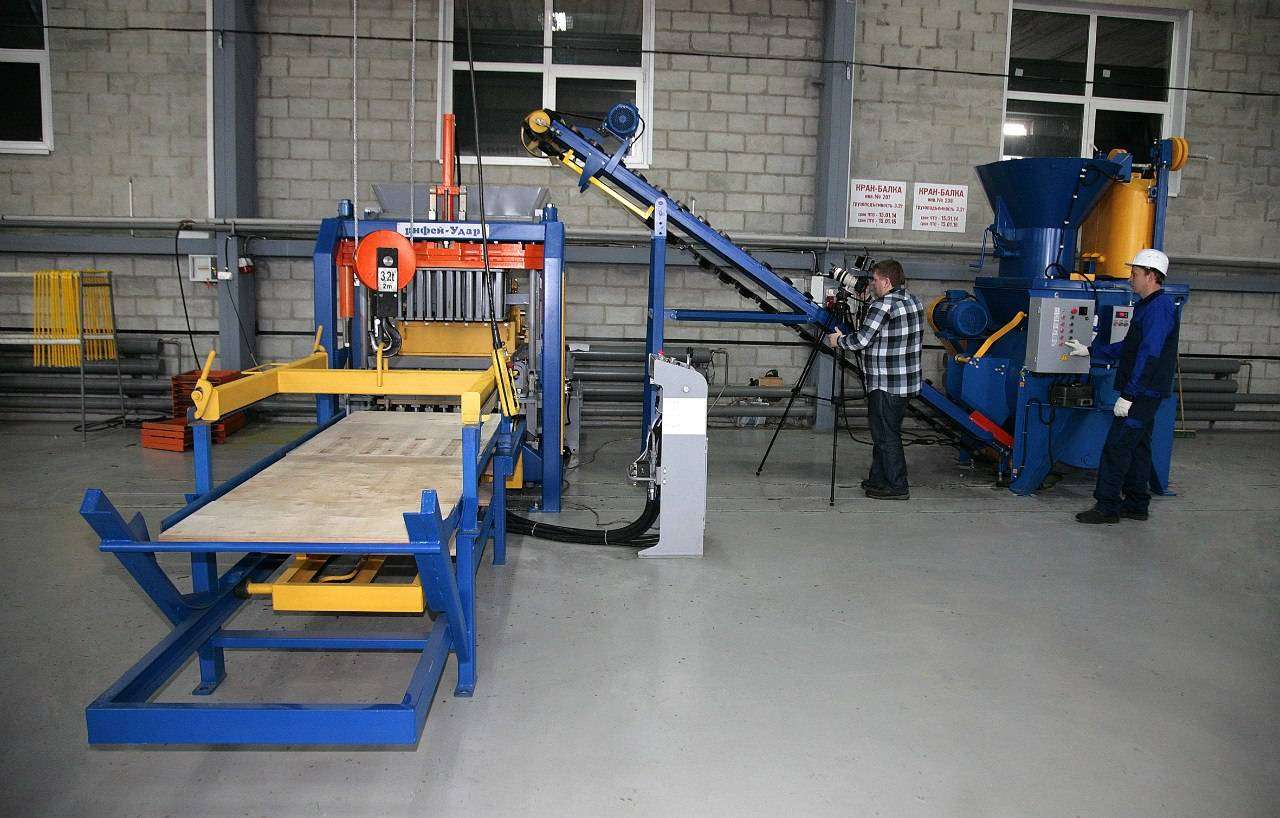

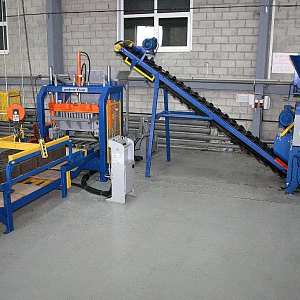

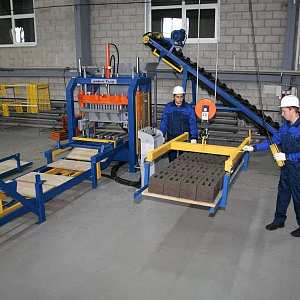

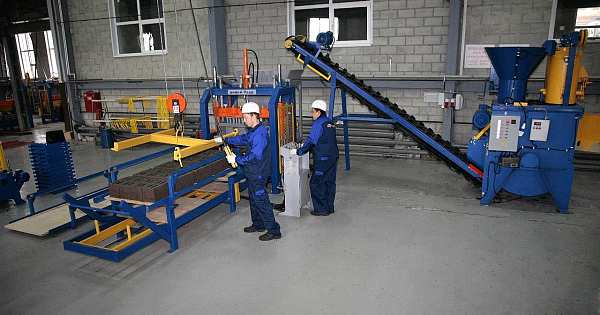

Линия для пр-ва бетонных изделий Рифей-Удар-Р-5,0-350 (где 5,0-транспортер крутонаклонный, длиной 5 метров; 350-бетоносмеситель с горизонтальным валом, объемом 350 литров)-предназначена для производства строительных изделий таких как: стеновые камни, облицовочные камни, тротуарная плитка, кирпич, бордюрные камни и элементы благоустройства, с помощью метода вибропрессования бетонных смесей.
Данный вибропресс спроектирован для эксплуатации в России и других странах, применяется в регионах с неразвитой инфраструктурой стройиндустрии. Рекомендован Министерством Строительства РФ - для производства строительных изделий.

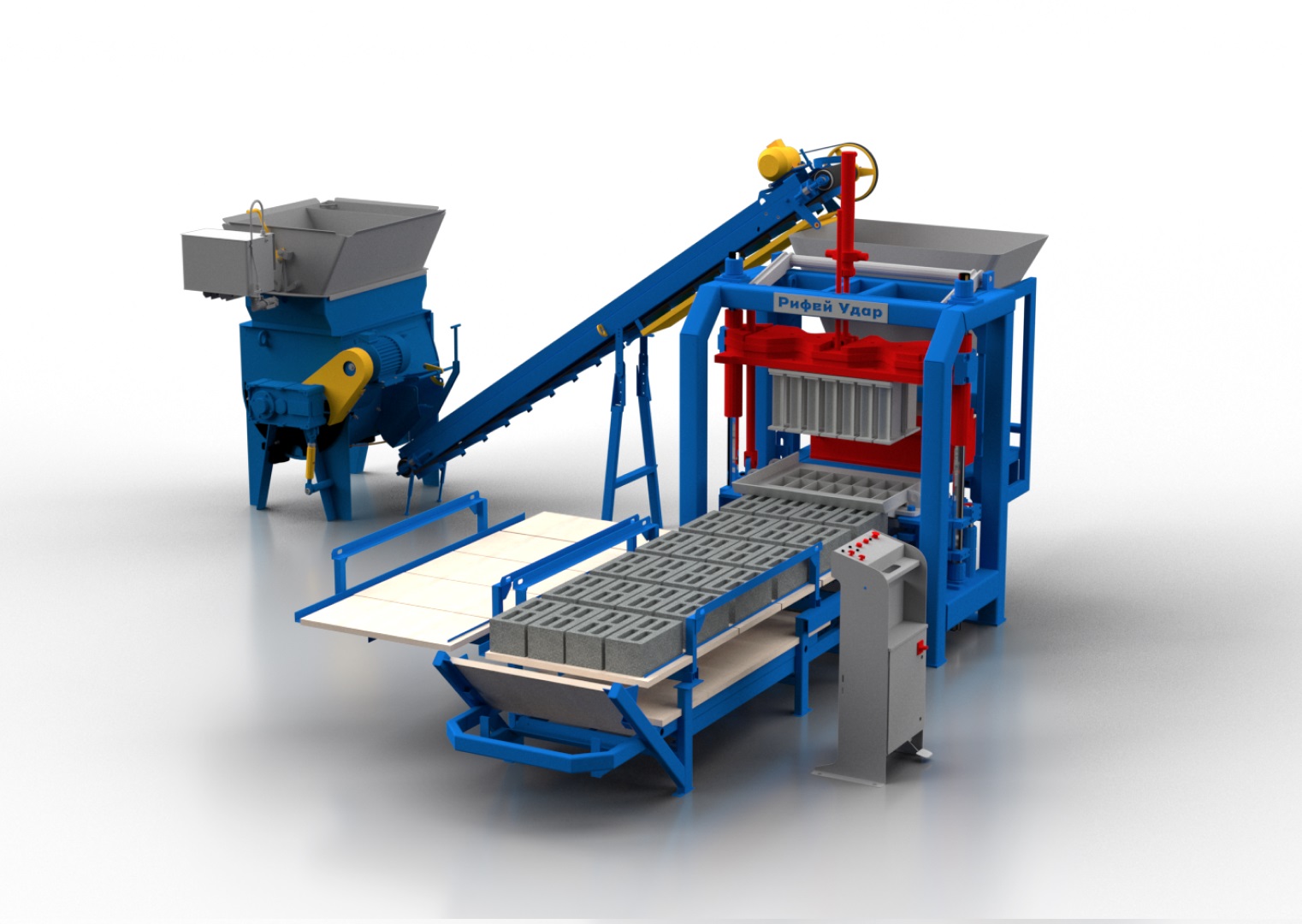

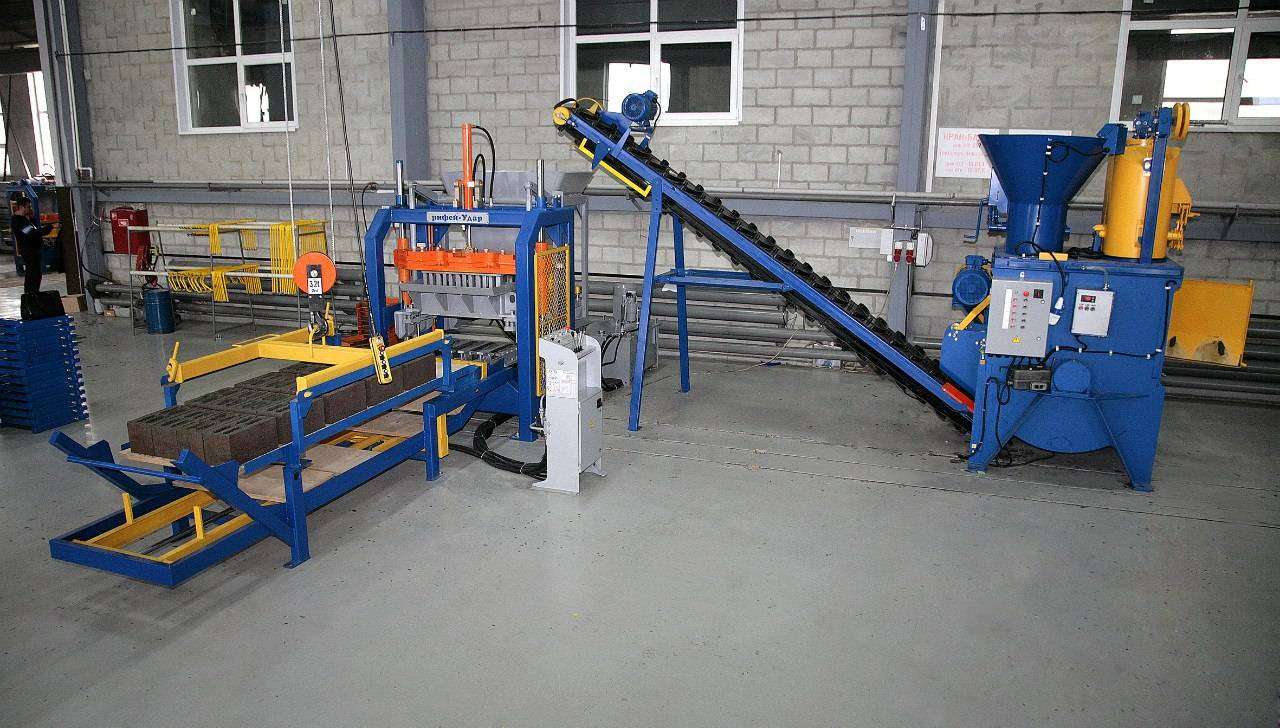

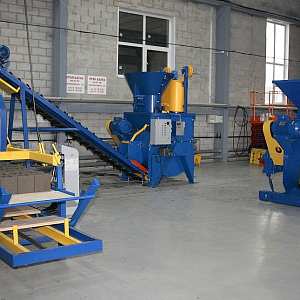

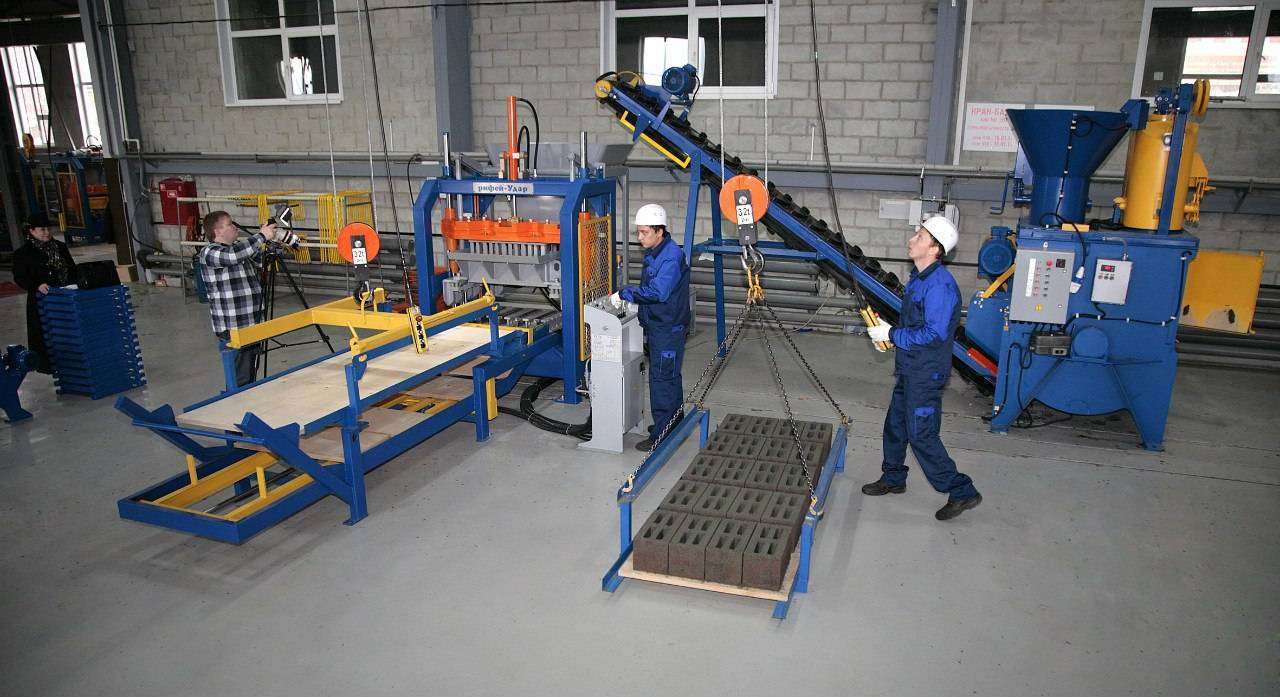

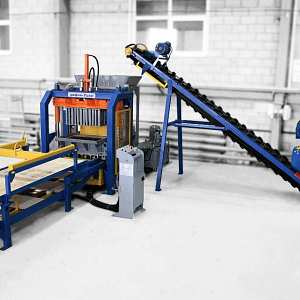

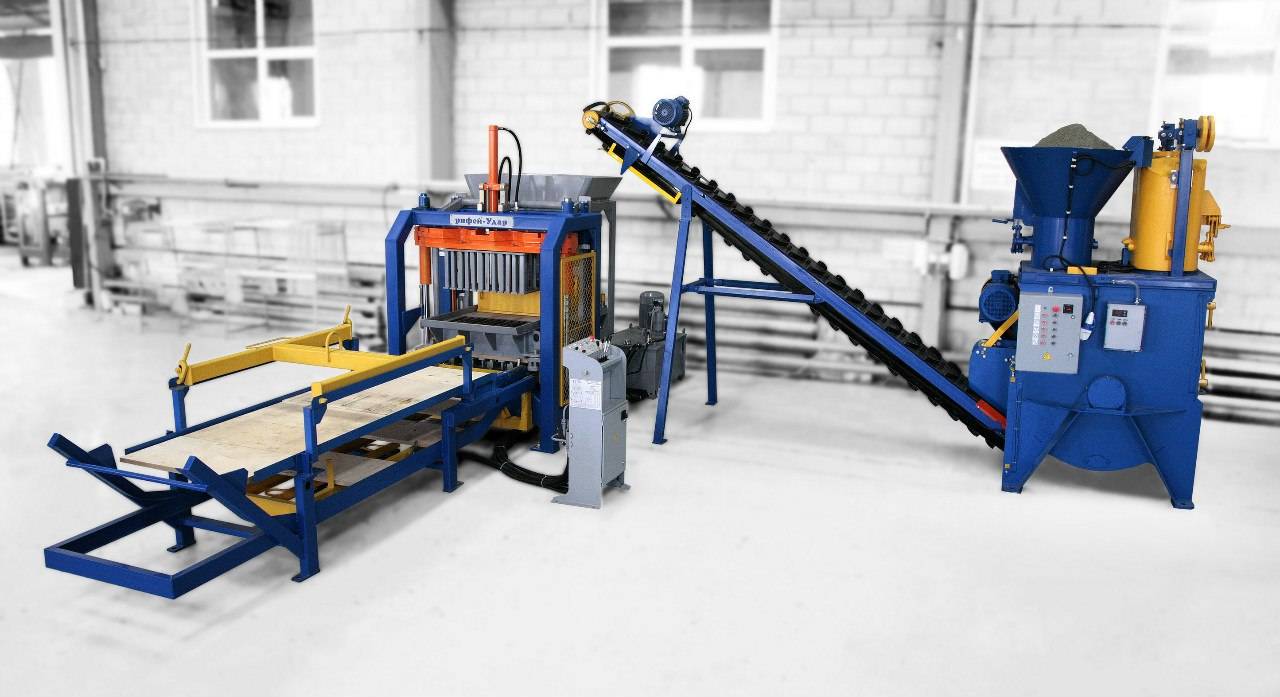

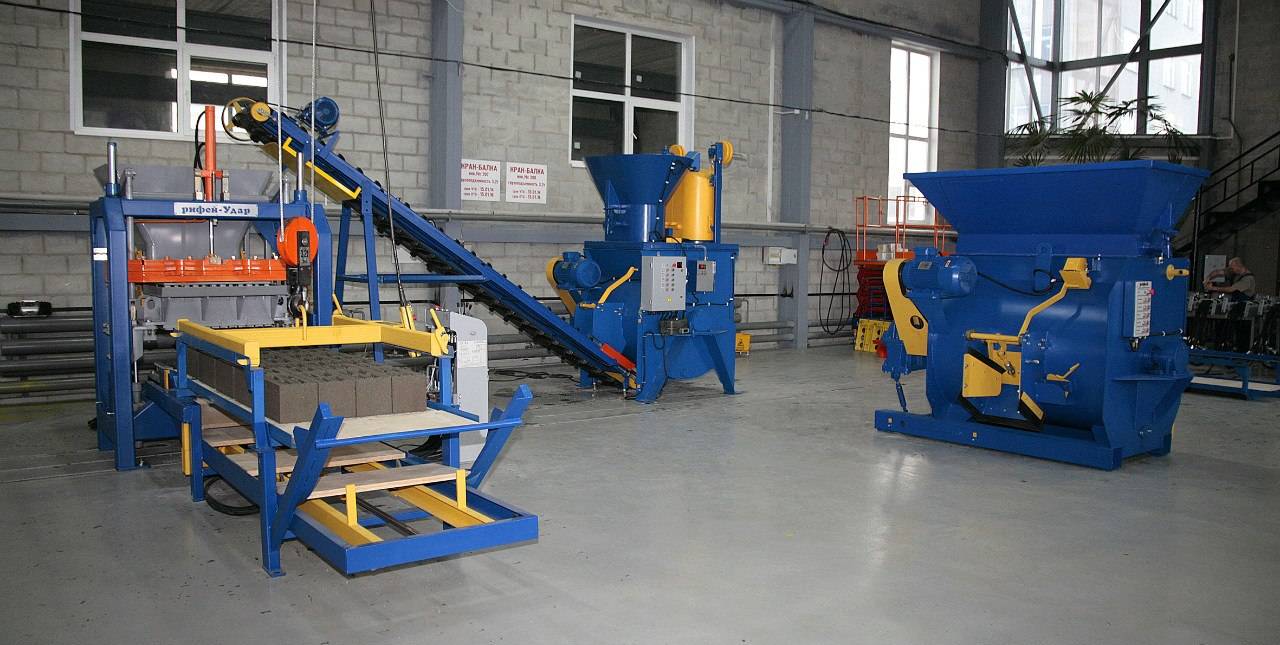

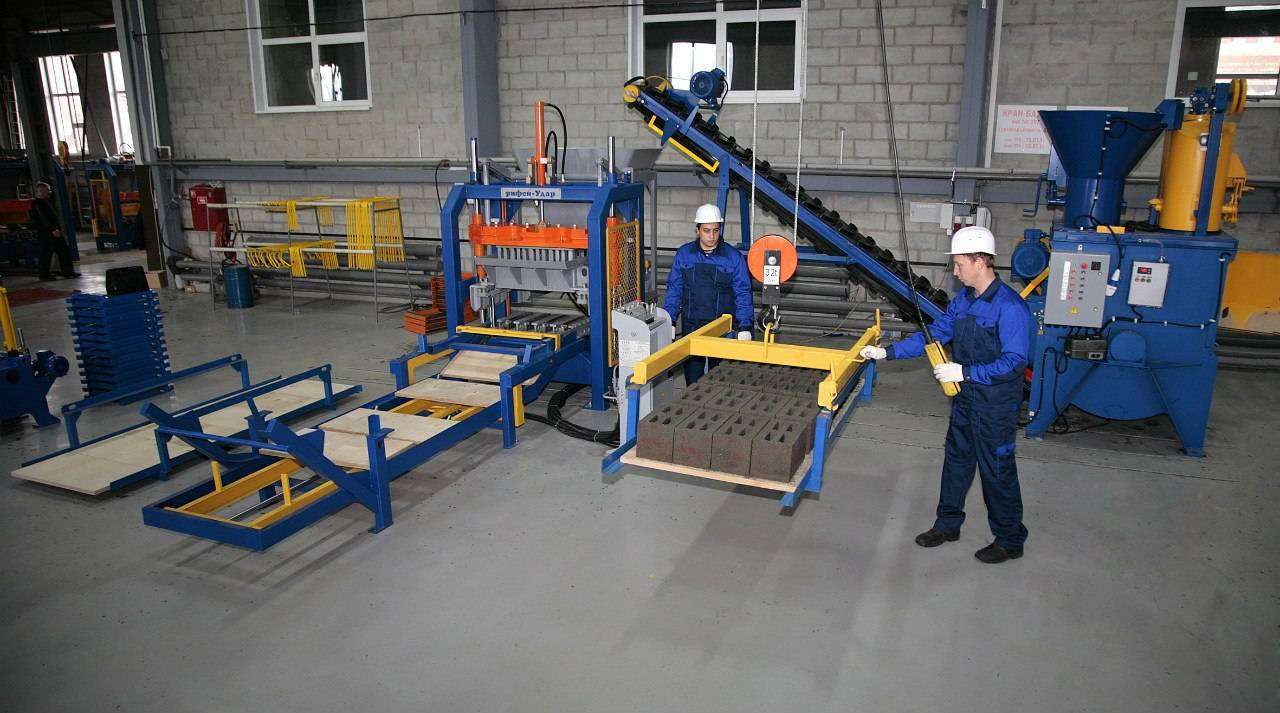

Функционально линия (см. рисунок) состоит из следующих частей:
  • Дозатор компонентов смеси 1. Предназначен для дозирования заполнителя, цемента и воды.

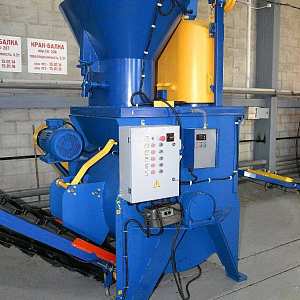

  • Смеситель 2. Предназначен для смешивания компонентов смеси.
  • Конвейер ленточный 3. Предназначен для подачи готовой бетонной смеси в модуль загрузки смеси.

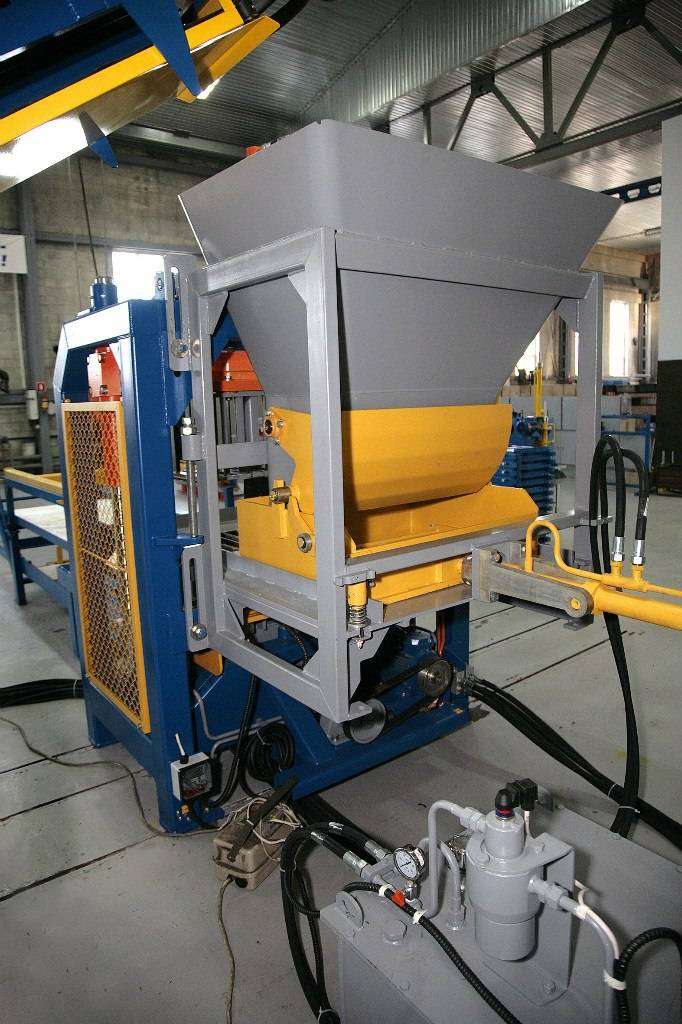

  • Модуль загрузки смеси 4. Предназначен для подачи бетонной смеси в матрицу вибро пресса.

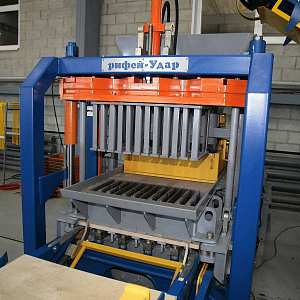

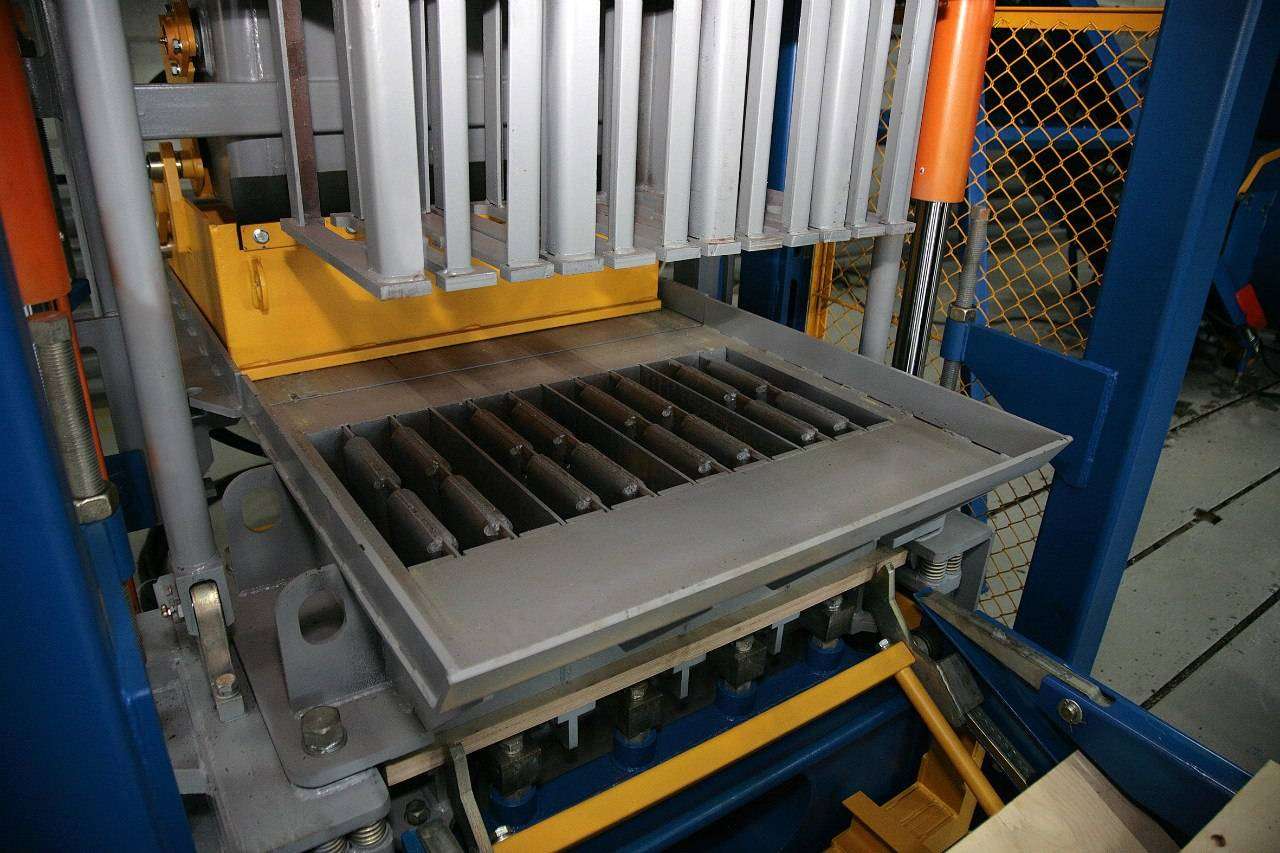

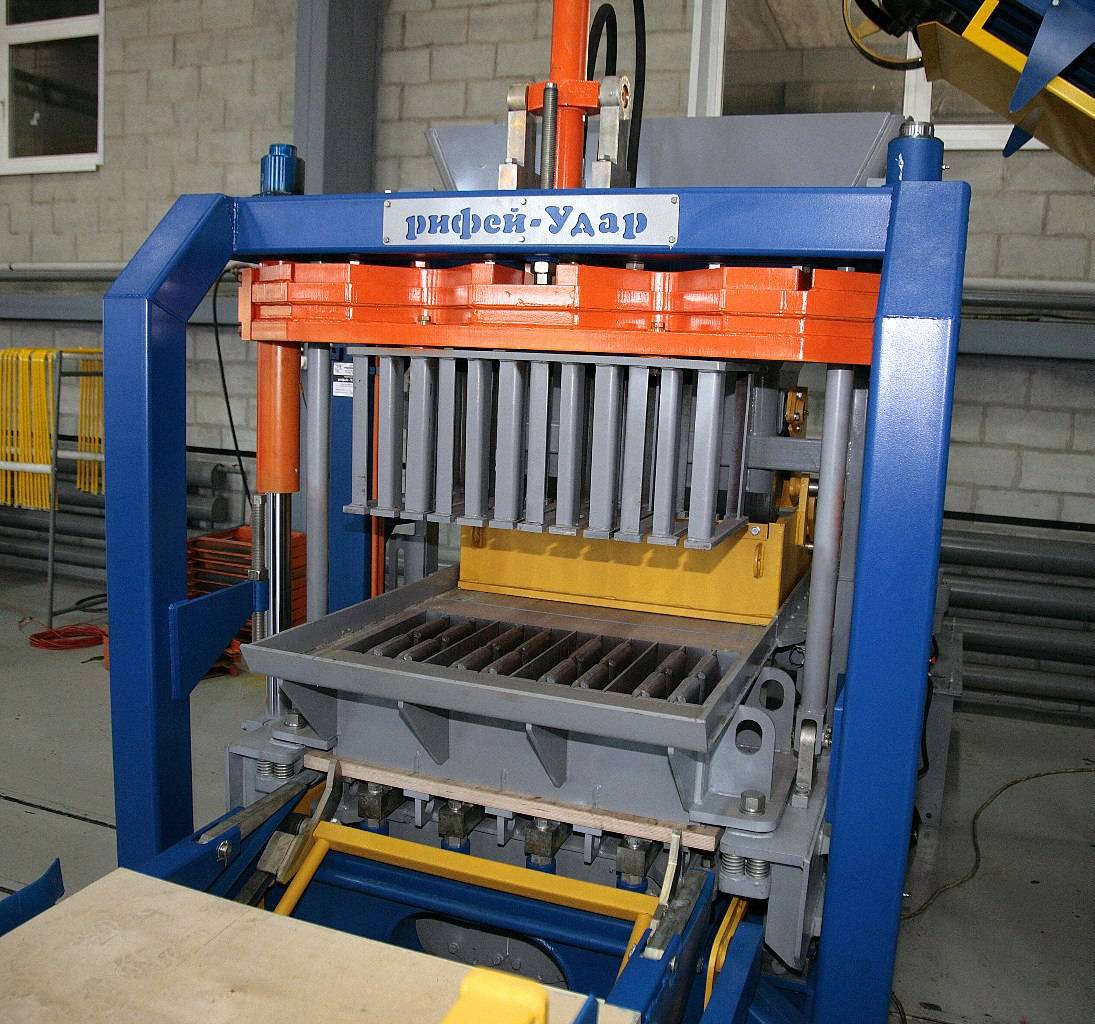

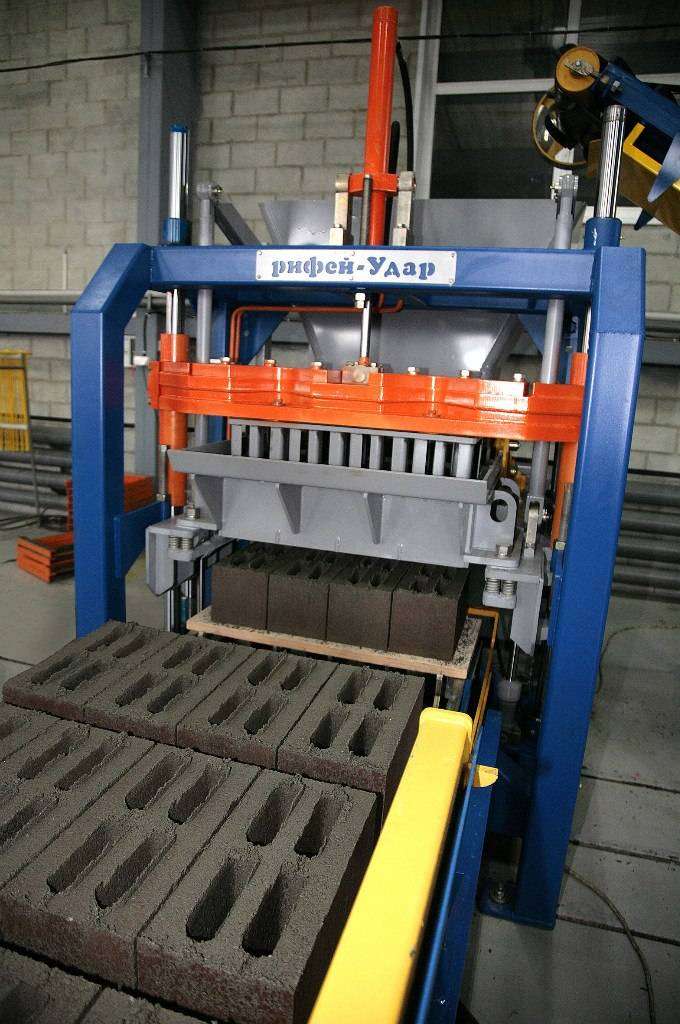

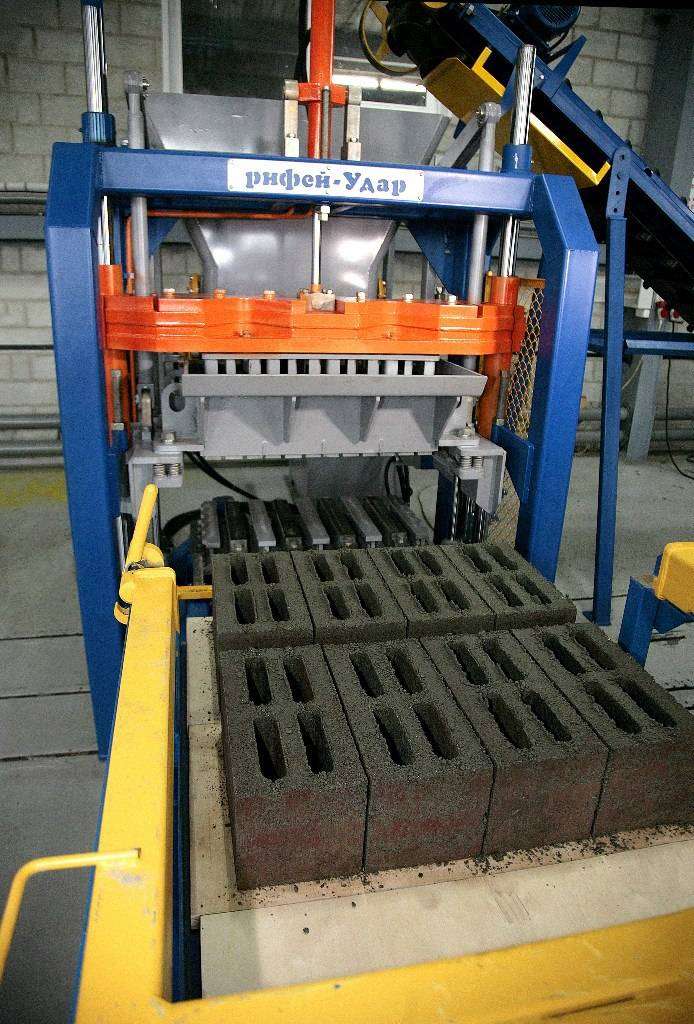

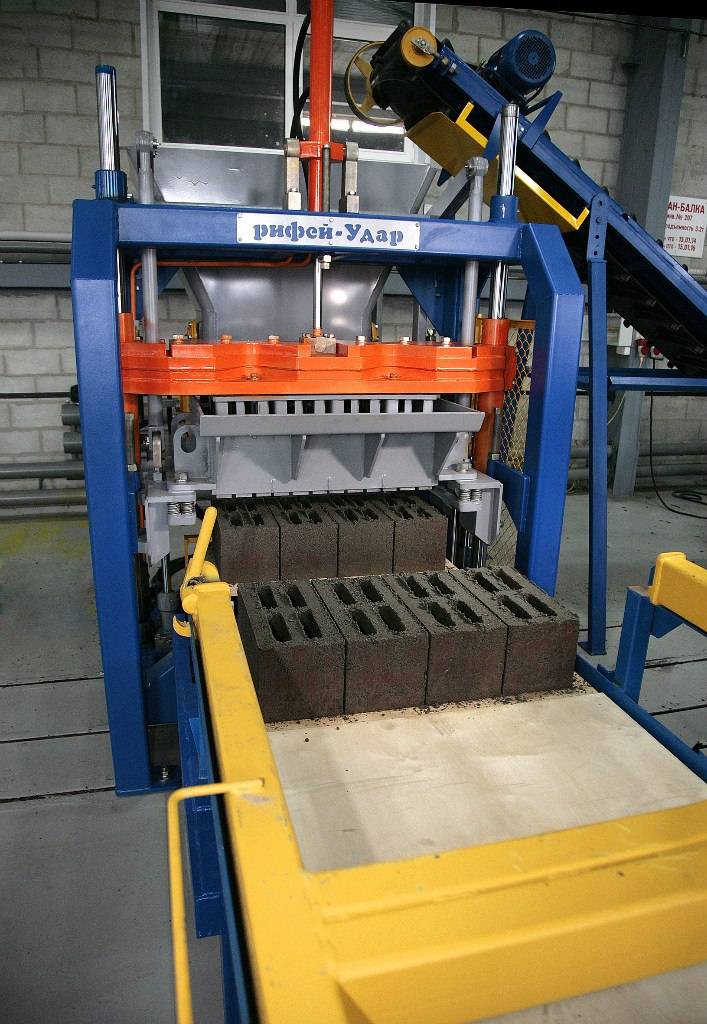

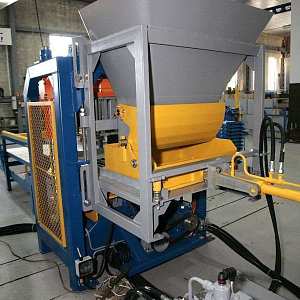

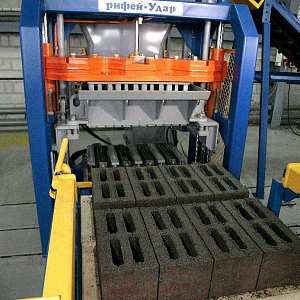

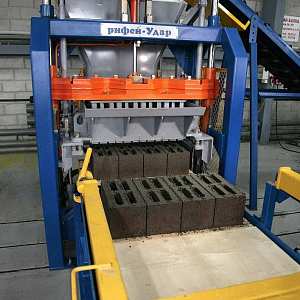

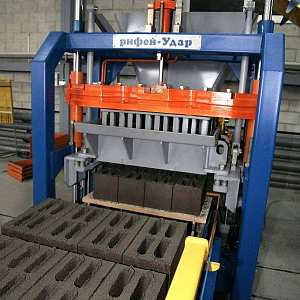

  • Вибропресс 5. Предназначен для для формования бетонных изделий на поддоне.
  • Поддоны 6. Предназначены для формования и транспортирования бетонных изделий
  • Модуль подачи поддонов 7. Предназначен для смены поддонов в вибропрессе.
  • Стеллаж 8. Предназначен для накопления поддонов с готовыми бетонными изделиями и транспортирования их в пропарочную камеру.

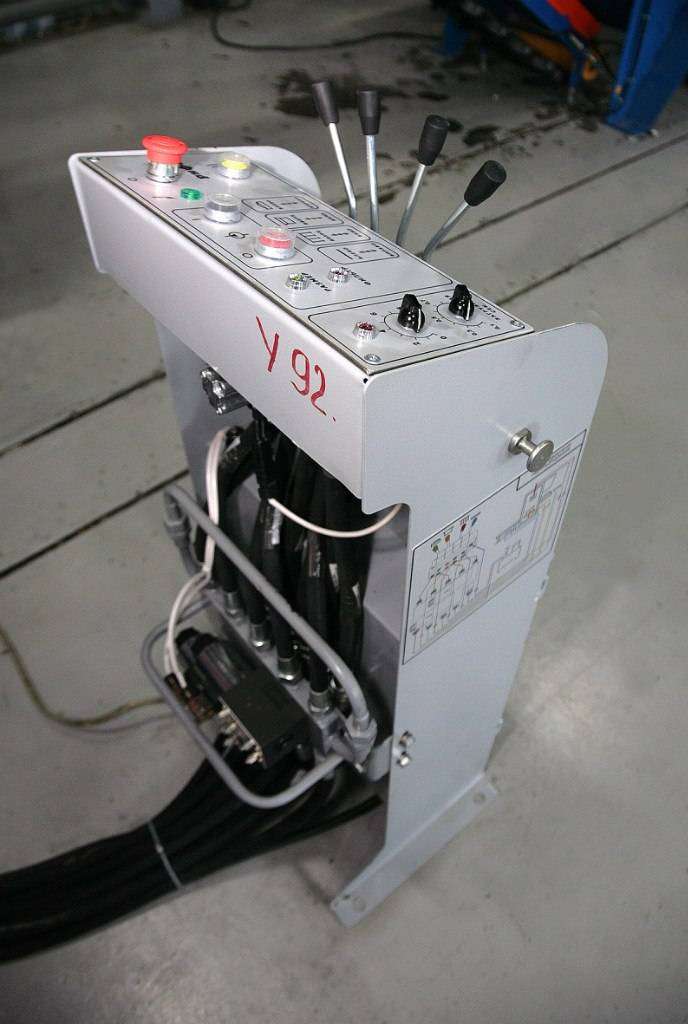

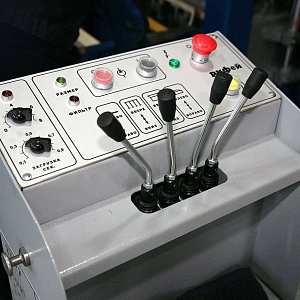

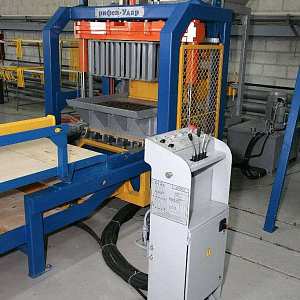

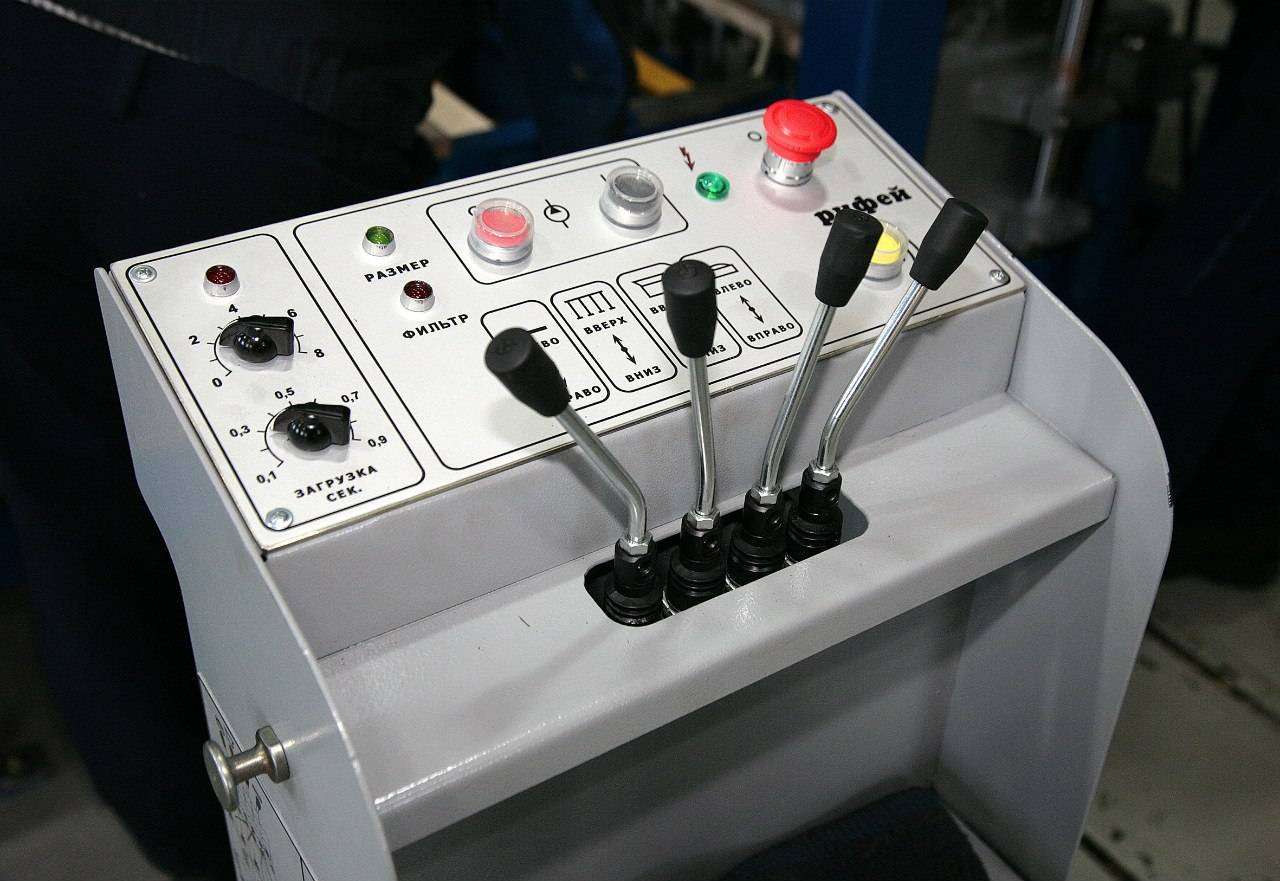

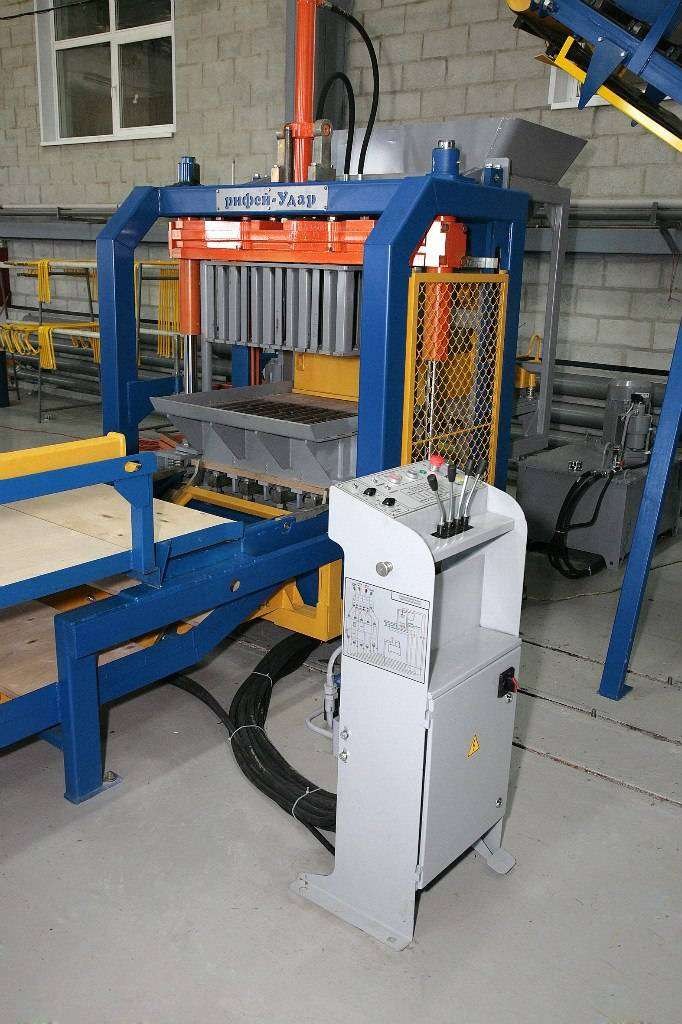

  • Пульт управления 9. Предназначен для управления работой модуля загрузки смеси, вибропресса, модуля подачи поддонов и установки насосной.
  • Установка насосная 10. Предназначена для подачи масла под давлением в гидросистему комплекса.
Схема вибропресса Рифей-Удар

Название & Состав
Цена
Вибропресс Рифей-Удар-Р
Вибропресс Рифей-Удар-Р

  1. Формующий блок Рифей Удар полуавтомат
  2. Модуль загрузки смеси
  3. Модуль подачи поддонов с рольгангом
  4. Маслостанция
  5. Пульт управления (полуавтомат)

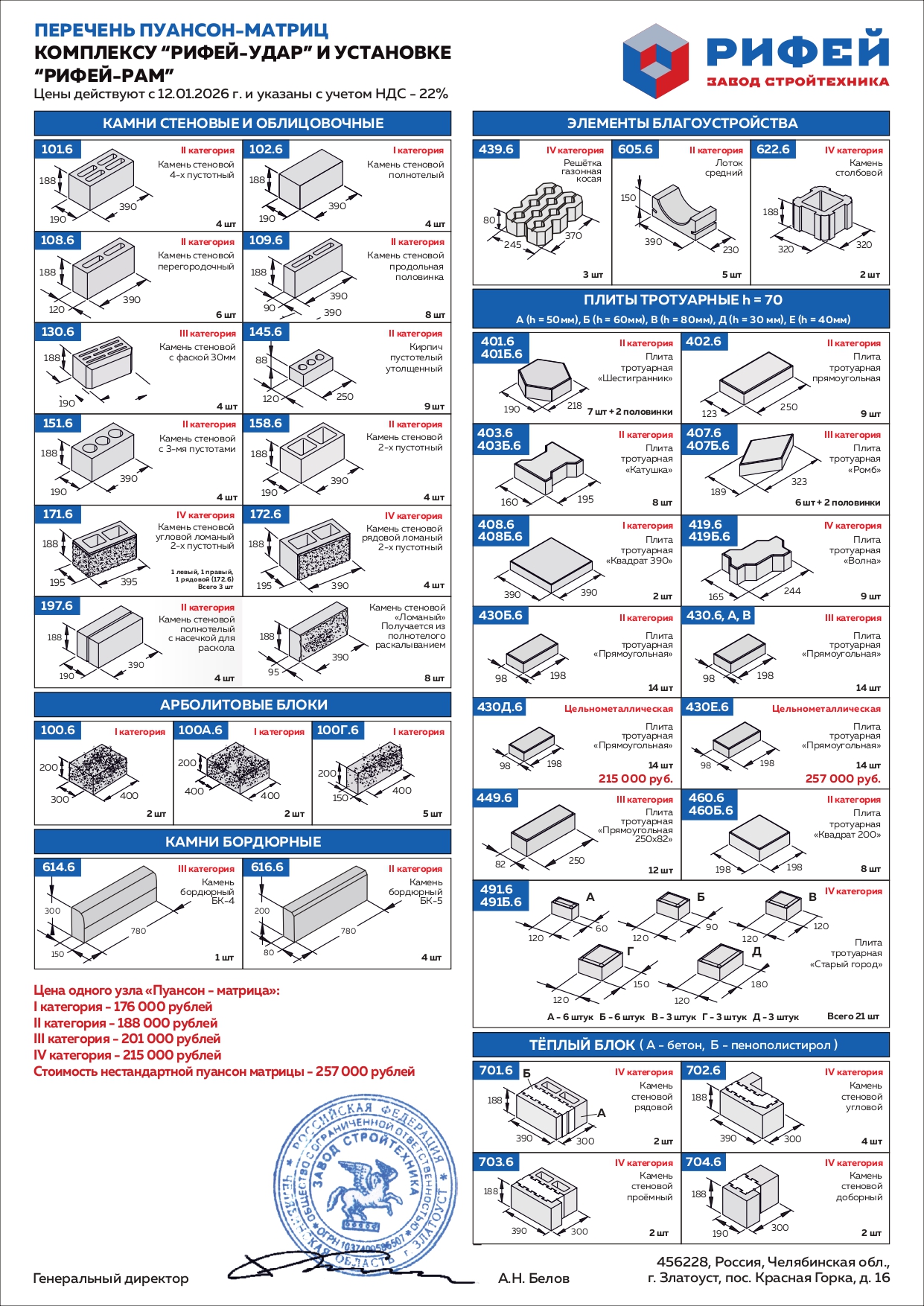

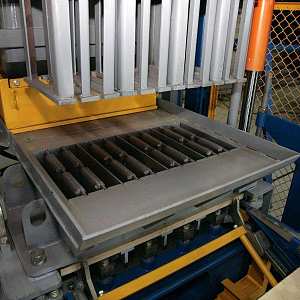

  6. Пуансон-матрица (1 шт, стоимостью 145 т.руб.)
  7. Стеллаж (1 шт)
  8. Траверса съёма стеллажей
  9. Поддон технологический (10 шт)
2 734 000 руб.
с учетом НДС 20%

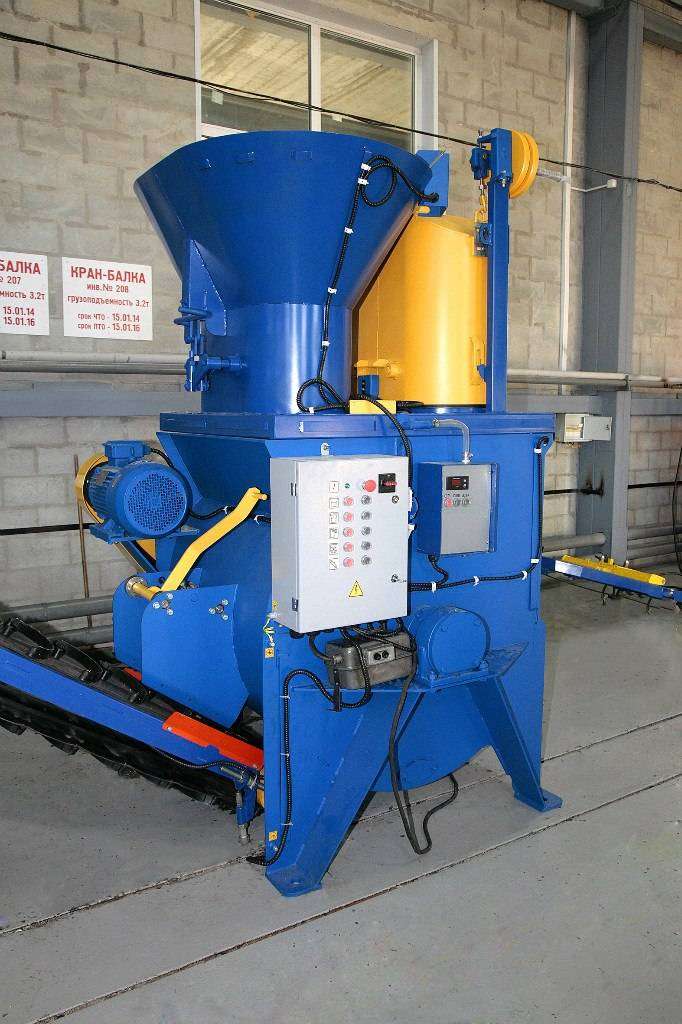

Бетоносмеситель СГ-350
Бетоносмеситель СГ-350

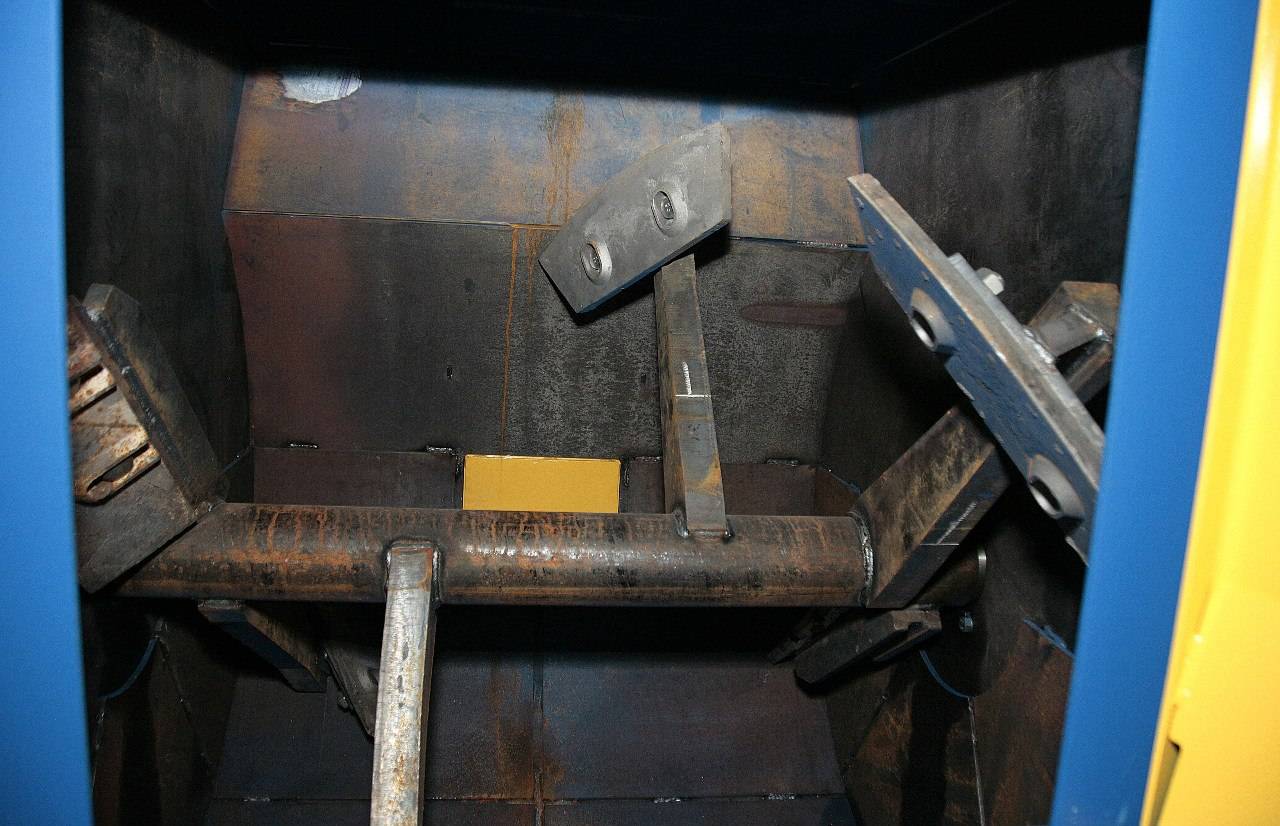

1. Одновальный горизонтальный смеситель СГ-350 (объем 350 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемный (дозатор цемента - объемный, дозатор заполнителя - объемный)
5. Дозатор воды
6. Пульт управления
7. Руководство по эксплуатации

597 000 руб.
с учетом НДС 20%
Конвейер ленточный КЛ-500-5,0
Конвейер ленточный КЛ-500-5,0

1. Конвейер ленточный (длиной 5 метров)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации

347 000 руб.
с учетом НДС 20%
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки
Базовый комплект поставки

Название & Состав
Цена
Дозатор весовой БД-350-Вес
Дозатор весовой БД-350-Вес

1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации

323 000 руб.
с учетом НДС 20%
Конвейер винтовой КВ-6
Конвейер винтовой КВ-6

1. Секция приводная
2. Шнек 6 метров (2 секции по 3 метра каждая)
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации

356 000 руб.
с учетом НДС 20%
Конвейер ленточный КЛ-500-5,0
Конвейер ленточный КЛ-500-5,0

1. Конвейер ленточный (длиной 5 метров)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации

347 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации

114 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-2
Растариватель цемента РЦ-2

1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель

609 000 руб.
с учетом НДС 20%
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%
Рифей-Колун-М
Рифей-Колун-М

1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации

478 000 руб.
с учетом НДС 20%
Модуль цветного слоя
Модуль цветного слоя

1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации

от 442 000 руб.
с учетом НДС 20%
Дозатор заполнителя ДЗ-15
Дозатор заполнителя ДЗ-15

1. Два бункера по 7,5 куб. метров каждый
2. Рама
3.Взвешивающий ленточный транспортер, установленный на 4 тензометрических датчиках
4. Пневмооборудование (пневмораспределитель - 2 шт, блок подготовки воздуха, клапан быстрого выхлопа - 2 шт, манометр, пневмоцилиндр - 2 шт)
5. Вибраторы - 2 шт
6. Тензодатчики - 4 шт
7. Паспорт, руководство по эксплуатации

1 516 000 руб.
с учетом НДС 20%
Дополнительные опции
.

Технические характеристики
Продолжительность одного цикла формования 30-40 сек
Высота формуемых изделий 30-230 мм

Производительность комплекса при изготовлении:
 камней пустотелых 390х190х188 мм - 340 шт./час
 камней перегородочных 120мм - 510 шт./час
 камней бортовых БР 100.30.15 - 70 шт./час
 плитки тротуарной “прямоугольная”, 200х100 мм - 1400 шт./час (28 м2)

Размеры поддона для формования 900х450х30 мм
Размеры зоны формования на поддоне 800х450 мм
Обслуживающий персонал 3-4 чел

Потребляемая электроэнергия:
 напряжение 380±10% В
 частота 50 Гц
 установленная мощность 31 кВт
Расход воды 20 л/мин
Давление в водопроводной сети 0,3-0,6 Мпа

Габаритные размеры комплекса:
 Длина - 6670 мм
 Ширина - 6650 мм
 Высота - 2730 мм
 Масса комплекса 5000 кг

Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90) Вредные выбросы - отсутствуют.
